Descrição do Produto
Especificações técnicas

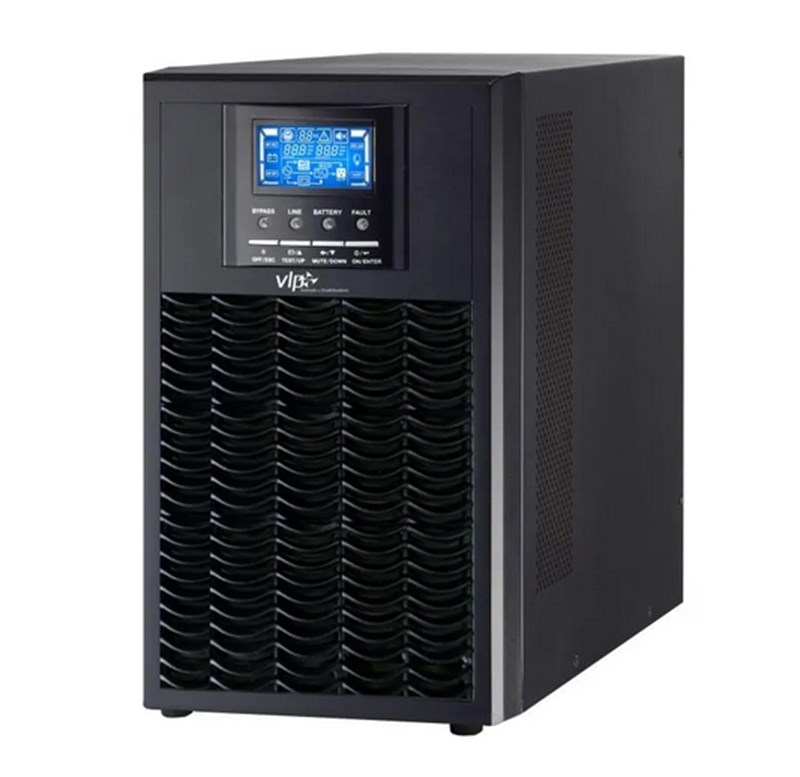

Modelo DNB 6.0 kVA TW 220V SB
Potência de pico (VA/W) 6.000 VA / 6.000 W
Topologia Online Dupla Conversão
Entrada
Tensão nominal 220 / 230 / 240 V (220 V padrão)
Corrente nominal 27,3 A
Fases Monofásico (Fase-Neutro-Terra) ou (Fase-Fase-Terra)
Faixa de tensão Carga abaixo de 50%: 175-276 V~
Carga acima de 50%: 120-276 V~
Frequência nominal 50 / 60 Hz (configuração padrão 60 Hz)
Faixa de frequência de entrada 40 - 70 Hz
Alimentação Bornes 35 A
Correção de fator de potência das cargas Sim
Fator de potência >0,99
Distorção harmônica de corrente (THDi) <3% carga linear
Consumo a vazio 80 W
Compatibilidade de geradores Sim
Faixa de tensão de entrada no modo Bypass
Faixa superior: 220 V: +25% 230 V: +20% 240 V: +15%
Faixa inferior: -45%
Faixa de frequência do modo Bypass ±10%
Disjuntor de entrada Disjuntor bipolar, Classe D, 40 A
Saída
Frequência nominal 50 / 60 Hz (60 Hz padrão)
Tensão nominal 220 / 230 / 240 V (220 V padrão)
Fases de saída Monofásico (Fase-Neutro-Terra)
Fator de potência de saída 1.0
Faixa de frequência na saída em modo Dupla conversão ±0,1 Hz
Fator de crista 3:1
Regulação de tensão modo dupla conversão ±1%
Forma de onda Senoidal pura
Distorção harmônica da tensão (THDv) Carga linear ≤ 1%
Carga não linear ≤ 2%
Eficiência modo Dupla conversão Até 94%
Eficiência modo Eco Até 98 %
Eficiência modo Bypass Até 97%
Tomadas 6 × 10 A ABNT 14136
2 × 20 A ABNT 14136
Bornes de 35 A
Baterias
Baterias internas 16 baterias VRLA 12 V de 7 o
Tensão do barramento 192 V por padrão)
Tipo de bateria VRLA 12 V / 7 Ah
Corrente de carga 1 a 5 A (por padrão de fábrica 1 A)
Terminal para baterias externas
Terminal de engate rápido tipo SB-50
Capacidade de bancos de baterias externas Até 5
Capacidade máxima do banco de baterias externas 36 Ah Tensão
Tensão DOD Configurável (padrão 10,5 V por bateria)
Tensão de flutuação Configurável (padrão 13,5 V por bateria)
Disjuntor das baterias externas Sim
Disjuntor das baterias internas Sim
Chave by-pass de manutenção
Proteção Disjuntor da entrada
Tempo de transferência 0 ms
Função Força o nobreak a operar no modo Bypass para manutenção, alimentando a carga via rede elétrica
Local de instalação Painel traseiro
Tipo de acionador Chave rotacional protegida
Proteção Disjuntor da entrada
